KR-A55ME
駆動方式 バイポーラペンタゴン定電流駆動方式
入力電源 DC24V(DC20~35V)3A MAX
駆動電流 0.4~1.4A/相(出荷時 0.75A/相)
分割数設定 1/1~1/250(16種類)
最大応答周波数 500Kpps 以下
入力信号 フォトカプラ入力 0-8V
機能 パルス入力方式切替 テストモード機能
自動カレントダウン設定 駆動/停止電流値設定
原点励磁出力信号 ホールドオフ機能
マイクロステップ分割数設定/切替
使用温度範囲 0~40°C(氷結しないこと)
使用周囲湿度 35~85%(結露なきこと)

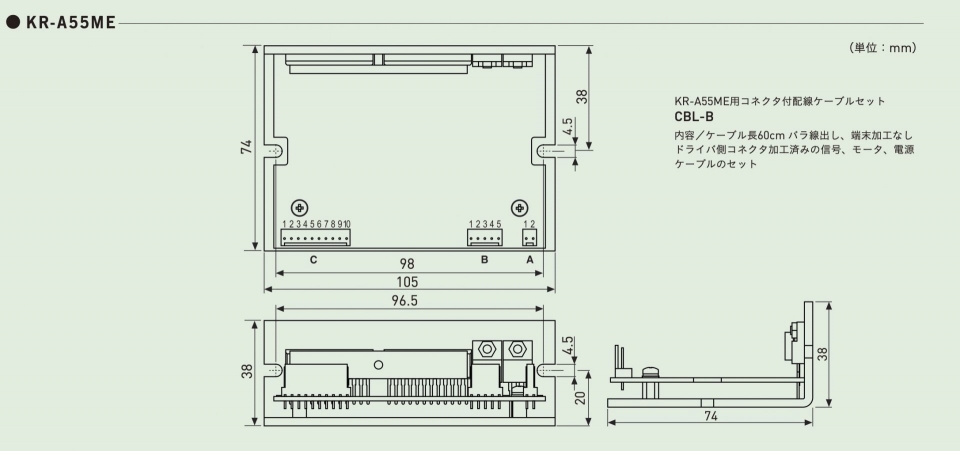

寸法 W105×D74×H38(mm)
重量 約180g
付属品（Molex社製相当品）
コネクタハウジング

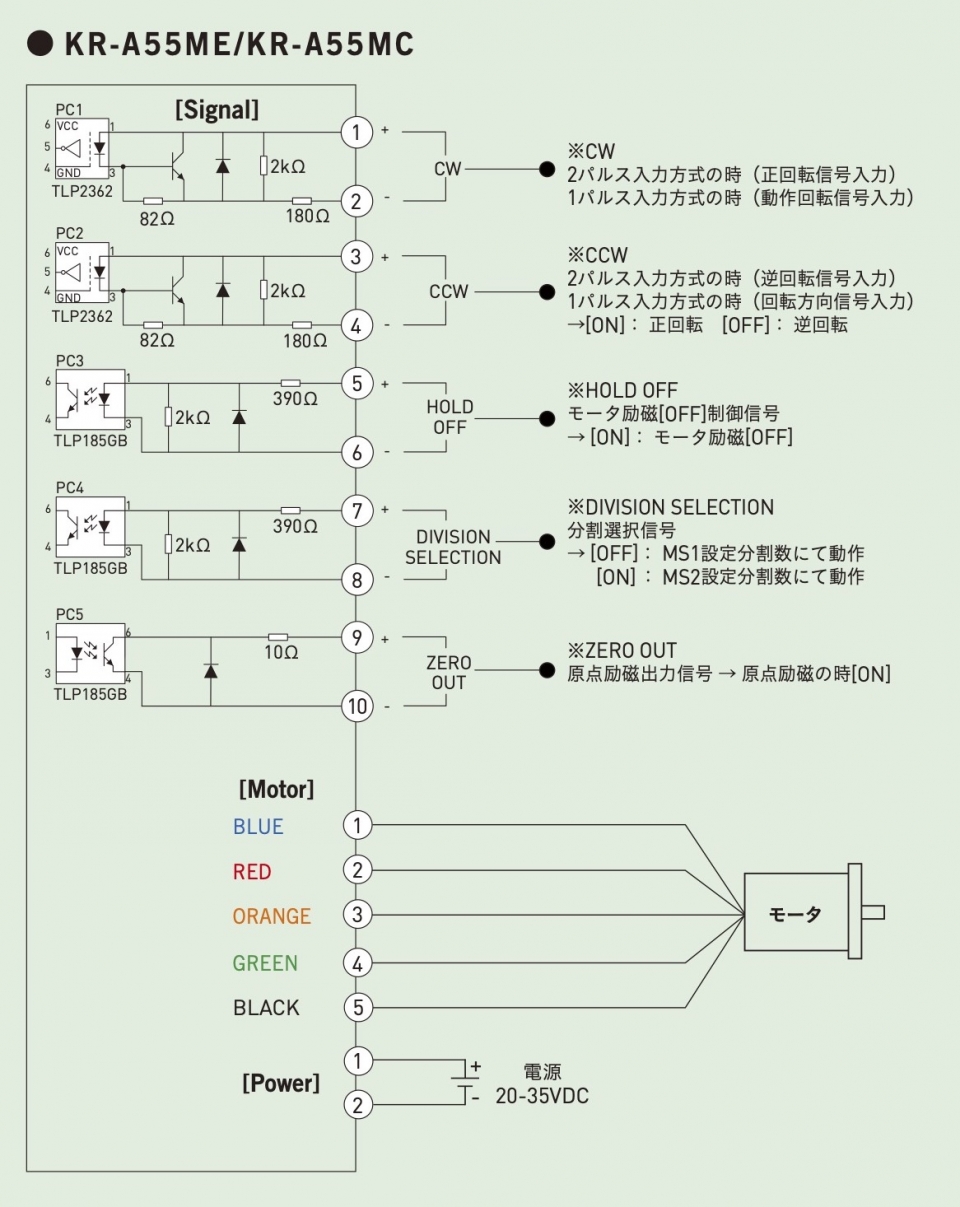

CN1 SIGNAL 10pin : Part No.5051-10 1pcs
CN2 MOTOR 5pin : Part No.5051-05 1pcs
CN3 POWER 2pin : Part No.5051-02 1pcs
コンタクトピン
Part 5159TL 17pcs
＊Molex社型式のコネクタをお求めの場合は、コネクタハウジング、コンタクトピンをセットにてご用意ください。
